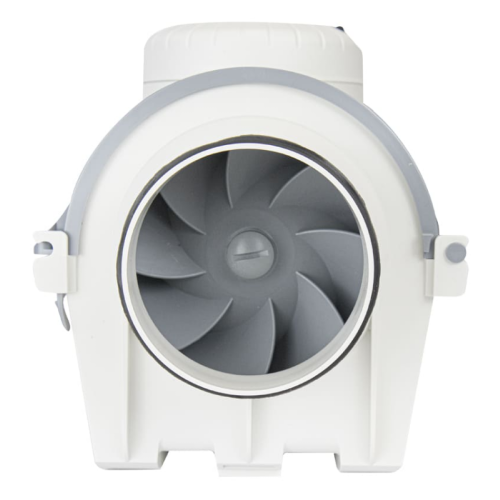

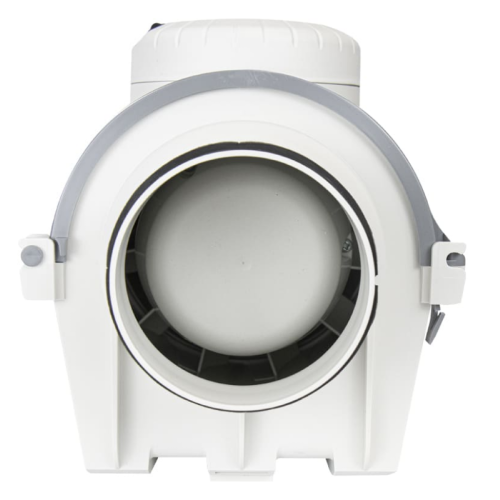

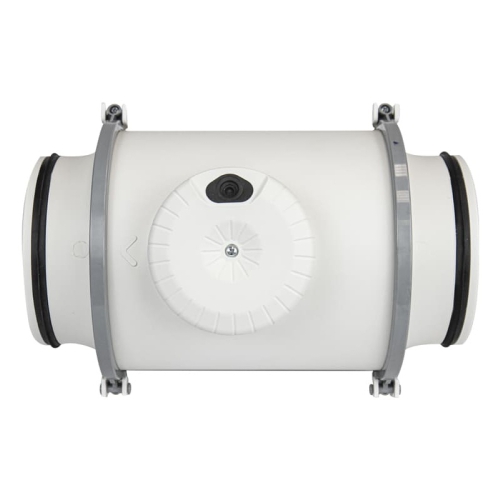

Вентилятор TD EVO-315 ECOWATT
Soler&Palau TD EVO - Описание серии
Вентиляторы Soler&Palau TD-EVO - это новая серия низкопрофильных круглых канальных вентиляторов с диагональными лопатками. Модельный ряд состоит из нескольких типоразмеров с максимальным расходом воздуха от 210 до 1840 м3/ч. Ключевыми преимуществами данной серии являются низкий уровень шума и компактные размеры.
Особенности
- Оптимизированная конструкция крыльчатки, направляющего аппарата и обтекателя на выходе воздуха позволяют увеличить производительность и снизить уровень шума вентилятора.
- Вентиляторы изготавливаются из прочного высококачественного пластика. Уникальная конструкция корпуса и монтажного кронштейна позволяет производить обслуживание вентилятора без демонтажа воздуховодов.
- Воздухонепроницаемость прилегания центральной части вентилятора и монтажного кронштейна обеспечивают литые резиновые уплотнители. Патрубки для присоединения воздуховодов также оснащены резиновыми уплотнителями.
- Электродвигатели крепятся к корпусу при помощи резиновых "сайлент-блоков", которые предотвращают передачу вибраций на корпус и обеспечивают пониженный шум от вентилятора, даже при регулировании скорости.
- Рабочие температуры от -20°С до +60°С.
- Электродвигатели
- Вентиляторы оснащаются однофазными 3-х скоростными электродвигателями, со встроенной защитой от перегрева с ручным перезапуском. Вентиляторы имеют возможность регулирования скорости напряжением. Класс защиты IP44, класс изоляции F, Параметры электропитания: 1ф - 230 в - 50 Гц.
Скорость вентиляторов регулируется в диапазоне от 10% до 100% при помощи потенциометра, расположенного в клеммной коробке или при помощи внешнего потенциометра REB-ECOWATT (опция). Также, регулирование скорости возможно по внешнему сигналу 0-10В.
Компактная конструкция

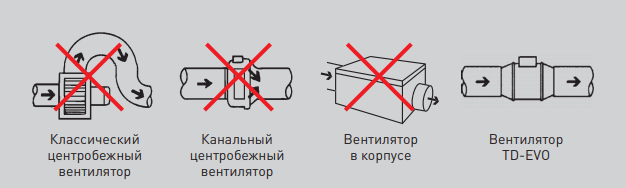

Компактная конструкция и высокая производительность вентиляторов TD-EVO делает их незаменимыми при монтаже в ограниченном пространстве, например, за подвесным потолком.
Простота монтажа и обслуживания

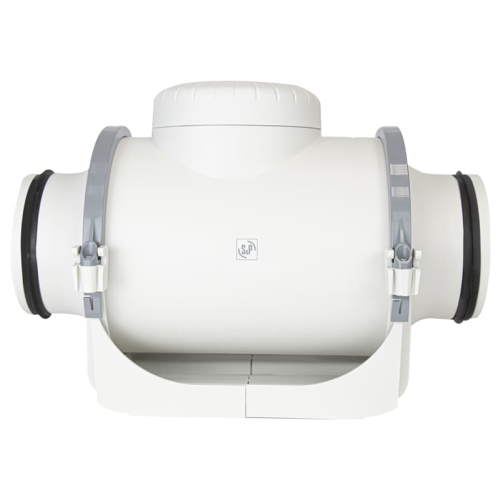

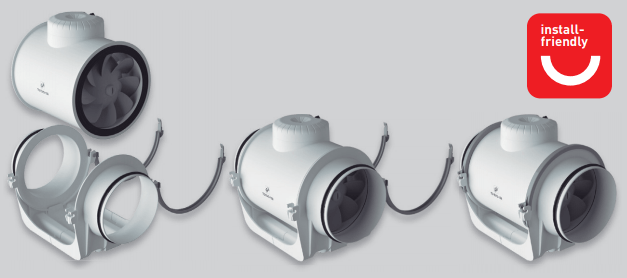

Хомуты конической формы обеспечивают повышенную воздухонепроницаемость прилегания вентилятора и монтажного кронштейна. А разборная конструкция хомутов позволяет установить их с одной или с другой стороны кронштейна для удобства монтажа.

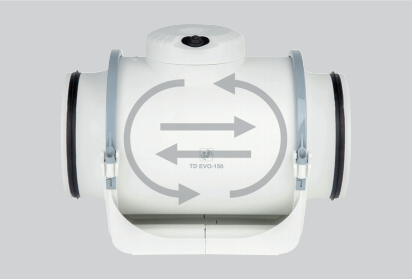

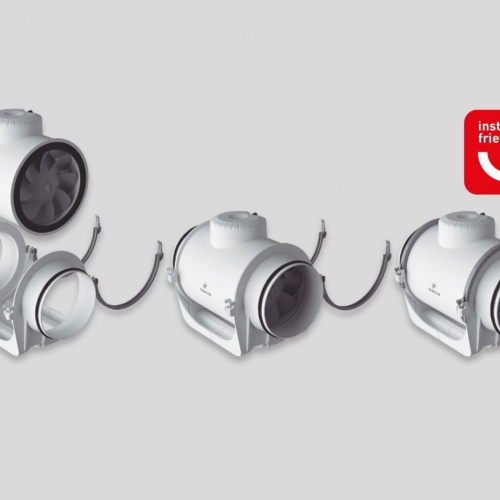

Изменить направление потока воздуха можно просто перевернув центральную часть вентилятора без демонтажа воздуховодов и кронштейна. Положение клеммной коробки иземеняется вращением вентилятора по оси.

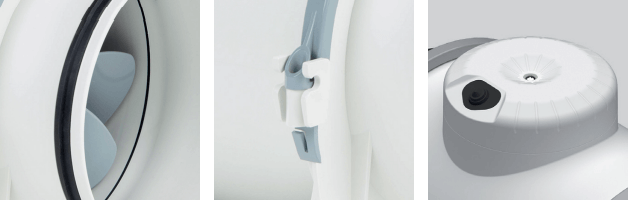

- Патрубки для присоединения к воздуховодам оборудованы резиновыми уплотнителями.
- Предварительно закрепленный монтажный кронштейн упрощает переноску и установку вентилятора.
- Клеммная коробка большого размера. Крышка закреплена при помощи всего одного шурупа.
Высокие характеристики
"Сайлент-блоки" между двигателем и корпусом уменьшают передачу вибраций и уровень шума от вентилятора.
Направляющий аппарат. Оптимизированной направляющий аппарат с обтекателем увеличивают производительность, эффективность и уменьшают уровень шума.
Удобство обслуживания

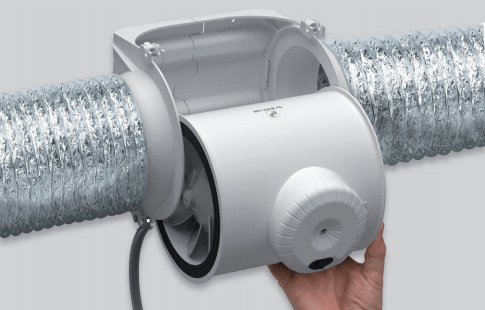

Уникальная конструкция вентилятора позволяет извлекать блок двигатель-крыльчатка без демонтажа воздуховодов, что делает обслуживание вентилятора легким и быстрым.

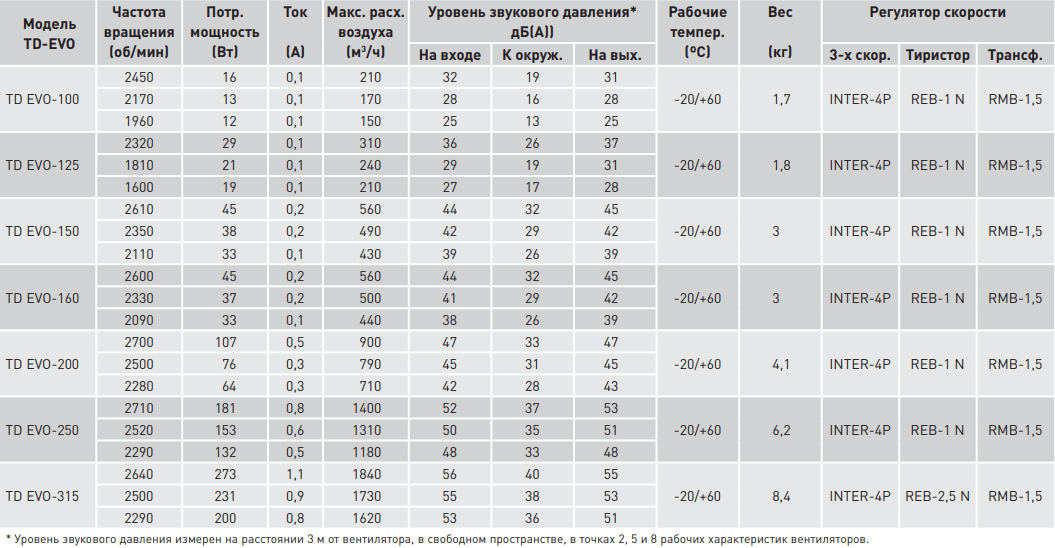

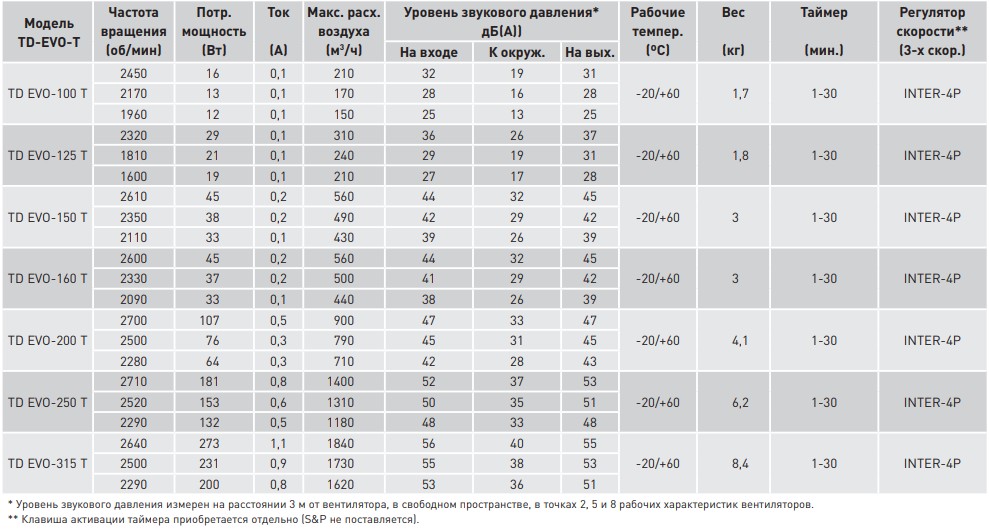

Технические характеристики

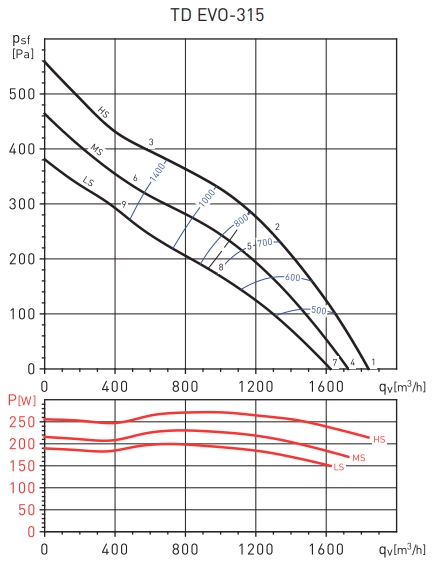

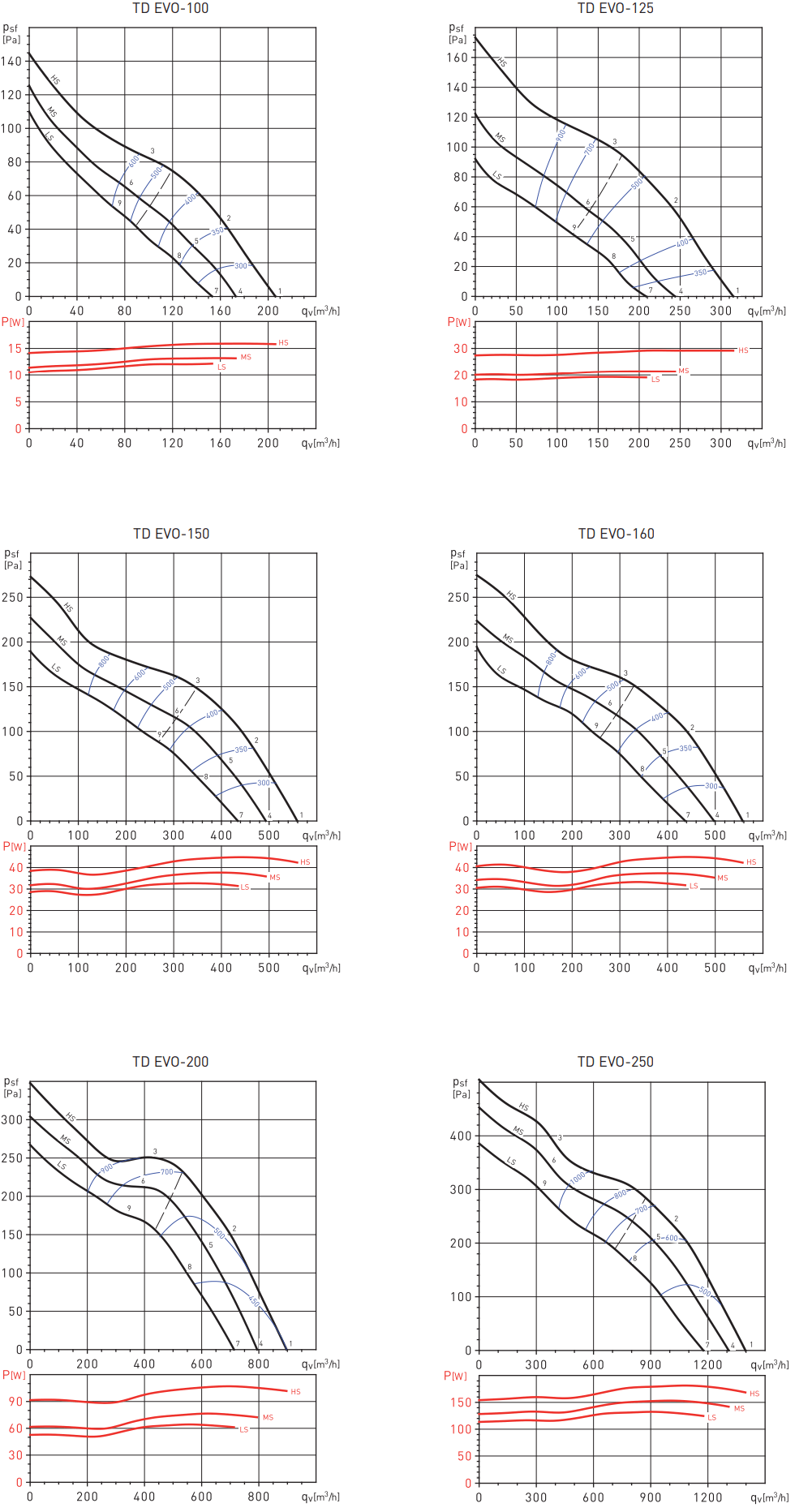

Аэродинамические характеристики
- Диаметр, мм 315
- Расход воздуха, мᶾ/ч 1780
- Потребляемая мощность, Вт 225
- Дополнительные функции Базовая комплектация
- Тип электродвигателя EC
- Материал пластик
- Управление Вход 0-10В, потенциометр в клеммной коробке или внешний потенциометр REB-ECOWATT
- Частота вращения, об/мин 2640
- Шариковые подшипники да
- Монтаж / установка системы круглых воздуховодов
- Питание, В 230
- Класс защиты, IP 44
- Тип вентиляторов / конструкция канальный
- Рабочее колесо / тип крыльчатки с диагональными лопатками
- Рабочая температура, min ° С-max ° С от -20 до +60
- Вес, кг 7.5
- Гарантия, год 5
- Единица измерения шт
- Ток, А 1.5
- Тип термозащиты встроенная
- Класс изоляции двигателя B

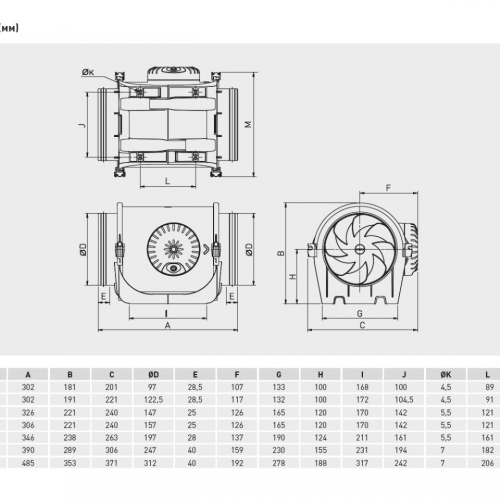

- Монтажная высота, мм 371
- Монтажная глубина, мм 353
- Монтажная длина, мм 485
- Уровень звукового давления к окр., дБ(А) 57
- Уровень звукового давления на входе, дБ(А) 57
- Уровень звукового давления на выходе, дБ(А) 55
