Основные ошибки при установке диффузора для систем вентиляции

Диффузор — завершающий элемент вентиляционной системы, от которого зависит эффективность воздухораспределения в помещении. Правильно подобранный и установленный диффузор обеспечивает равномерный приток свежего воздуха, комфортную температуру и отсутствие сквозняков. Однако ошибки при монтаже способны свести на нет работу всей вентиляции: появляются холодные зоны, шум, конденсат, а жильцы жалуются на дискомфорт.

В этой статье разберем типичные ошибки при установке вентиляционных диффузоров, их последствия и способы избежать проблем еще на этапе проектирования и монтажа.

СОДЕРЖАНИЕ

• Что такое диффузор и почему он важен
  • Функции вентиляционного диффузора
• Ошибка 1. Неправильный подбор размера диффузора
• Ошибка 2. Неправильное расположение диффузоров
• Ошибка 3. Игнорирование типа диффузора
• Ошибка 4. Некачественное соединение с воздуховодом
• Ошибка 5. Установка без адаптера
• Ошибка 6. Неправильная ориентация регулируемых элементов
• Ошибка 7. Игнорирование эстетики и доступности
• Ошибка 8. Отсутствие балансировки системы

Что такое диффузор и почему он важен

Диффузор — это воздухораспределительное устройство, устанавливаемое на выходе приточного или вытяжного воздуховода. В отличие от обычной решетки, диффузор не просто закрывает отверстие, а формирует направленный воздушный поток с заданными характеристиками.

Функции вентиляционного диффузора

• Равномерное распределение воздуха. Диффузор рассеивает приточный поток, предотвращая образование локальных зон с избыточным движением воздуха.
• Регулировка направления потока. Подвижные элементы позволяют направить воздух вдоль потолка, вниз или в стороны в зависимости от задачи.
• Снижение скорости воздуха. На выходе из воздуховода скорость потока высокая. Диффузор замедляет движение воздуха до комфортных значений.
• Шумоподавление. Правильно подобранный диффузор снижает аэродинамический шум, возникающий при движении воздуха по каналам.
• Эстетическая функция. Диффузор скрывает технические элементы вентиляции и вписывается в интерьер помещения.

Ошибки при установке нарушают все перечисленные функции, превращая систему вентиляции из источника комфорта в постоянную проблему.

Ошибка 1. Неправильный подбор размера диффузора

Самая распространенная ошибка — несоответствие размера диффузора параметрам воздуховода и требуемому расходу воздуха.

При недостаточном размере диффузора воздух проходит через него с повышенной скоростью. Это приводит к нескольким проблемам:

• Аэродинамический шум. Свист и гул на выходе воздуха, слышимый во всем помещении.
• Сквозняки. Высокоскоростная струя достигает рабочей зоны, вызывая дискомфорт у людей.
• Неравномерное распределение. Воздух не успевает рассеяться и концентрируется в одной зоне.
• Повышенное сопротивление. Вентилятор работает с перегрузкой, увеличивается энергопотребление.

Избыточный размер создает противоположные проблемы:

• Низкая скорость выхода. Воздух не достигает рабочей зоны, «растекаясь» у потолка.
• Застойные зоны. Часть помещения остается без воздухообмена.
• Неэффективная вытяжка. Для вытяжных диффузоров низкая скорость означает слабое удаление загрязненного воздуха.

Размер диффузора подбирается по расчетному расходу воздуха и допустимой скорости на выходе. Для комфортных условий скорость в рабочей зоне не должна превышать 0,2–0,3 м/с. Используйте таблицы производителя или обратитесь к специалисту для расчета.

Ошибка 2. Неправильное расположение диффузоров

Расположение воздухораспределительных устройств определяет эффективность всей системы. Ошибки на этом этапе невозможно исправить без серьезной переделки.

Диффузор, установленный вплотную к стене, направляет часть воздушного потока на вертикальную поверхность. Это вызывает:

• Загрязнение стены пылью, которую несет воздушный поток.
• Появление конденсата в холодное время года.
• Снижение эффективной зоны обслуживания.

Минимальное расстояние от центра диффузора до стены должно составлять не менее половины его диаметра, оптимально — один диаметр.

При редком расположении между зонами обслуживания образуются «мертвые зоны» без воздухообмена. Воздух застаивается, появляются запахи, повышается влажность.

Установка приточного диффузора непосредственно над столом, кроватью или диваном — гарантированный дискомфорт. Даже при нормальной скорости воздуха постоянный поток на голову вызывает ощущение сквозняка.

Если приточный и вытяжной диффузоры расположены рядом, свежий воздух сразу удаляется, не успевая распространиться по помещению. Это называется «короткое замыкание» воздушных потоков. Эффективность вентиляции падает до минимума при полном расходе энергии.

Расположение диффузоров определяется на этапе проектирования с учетом геометрии помещения, расстановки мебели и назначения зон. Приточные и вытяжные устройства размещают в противоположных частях помещения для организации правильной циркуляции.

Ошибка 3. Игнорирование типа диффузора

Производители выпускают диффузоры различных конструкций, каждая из которых предназначена для определенных условий. Использование неподходящего типа снижает эффективность системы.

Типы диффузоров по конструкции:

• Круглые диффузоры — универсальное решение для подключения к круглым воздуховодам. Создают равномерный радиальный поток.
• Квадратные и прямоугольные — применяются с прямоугольными воздуховодами, часто используются в подвесных потолках.
• Щелевые диффузоры — узкие длинные устройства для установки вдоль стен, окон или в линейных потолочных конструкциях. Создают плоский воздушный поток.
• Вихревые диффузоры — формируют закрученный поток для быстрого перемешивания воздуха. Применяются в помещениях с высокими требованиями к равномерности температуры.
• Сопловые диффузоры — направляют струю воздуха на большое расстояние. Используются в помещениях с высокими потолками.

Частые ошибки выбора типа:

1. Установка обычного диффузора вместо щелевого у панорамного окна — холодный воздух падает вниз, создавая дискомфорт.
2. Использование вихревого диффузора в помещении с низким потолком — избыточная турбулентность, шум.
3. Применение круглого диффузора там, где нужен направленный поток — воздух не достигает удаленных зон.

Ошибка 4. Некачественное соединение с воздуховодом

Диффузор должен герметично соединяться с воздуховодом. Нарушение герметичности приводит к потерям воздуха, шуму и снижению производительности.

Признаки негерметичного соединения:

• Свист или шипение в месте установки.
• Пыльные следы вокруг диффузора на потолке.
• Недостаточный поток воздуха при нормальной работе вентилятора.
• Конденсат на поверхности вокруг устройства.

Причины разгерметизации:

1. Отсутствие уплотнителя. Диффузор установлен без резиновой прокладки или герметизирующей ленты.
2. Деформация монтажной рамки. При грубом монтаже рамка искривляется и неплотно прилегает к поверхности.
3. Несовпадение размеров. Монтажное отверстие больше или меньше посадочного размера диффузора.
4. Вибрации. Со временем крепления ослабевают, появляются щели.

Всегда используйте штатные уплотнители или наносите герметик по периметру соединения. Проверяйте плотность прилегания после установки. При монтаже в гипсокартон используйте специальные монтажные рамки.

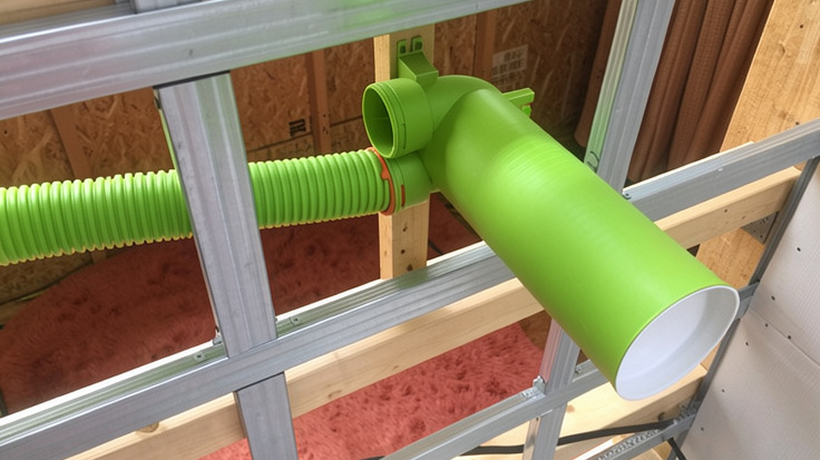

Ошибка 5. Установка без адаптера

При подключении диффузора к воздуховоду другого сечения или формы необходим переходной адаптер. Прямое подключение без адаптера — грубая ошибка.

Последствия отсутствия адаптера:

• Турбулентность. Резкое изменение сечения создает завихрения воздуха, генерирующие шум.
• Неравномерный поток. Воздух выходит преимущественно с одной стороны диффузора.
• Повышенное сопротивление. Вентилятор работает с перегрузкой.
• Невозможность регулировки. Неравномерный входящий поток не позволяет настроить направление выхода воздуха.

Используйте адаптеры (пленумы) — камеры статического давления, выравнивающие поток перед диффузором. Адаптер обеспечивает равномерное распределение воздуха по всей площади диффузора и снижает аэродинамический шум.

Ошибка 6. Неправильная ориентация регулируемых элементов

Многие диффузоры оснащены подвижными ламелями или центральным диском для регулировки направления и интенсивности потока. Неправильная настройка сводит на нет преимущества регулируемой конструкции.

Типичные ошибки настройки:

• Полностью открытый диффузор при низком расходе. Воздух выходит с минимальной скоростью и не достигает рабочей зоны.
• Направление потока в стену или угол. Часть воздуха теряется, эффективность снижается.
• Одинаковая настройка всех диффузоров. В разных зонах помещения требования к воздухораспределению различаются.
• Фиксация подвижных элементов. Иногда ламели заклеивают или фиксируют, лишая систему возможности регулировки.

После монтажа проведите пуско-наладочные работы: отрегулируйте каждый диффузор в соответствии с требуемым расходом и направлением потока. Используйте анемометр для измерения скорости воздуха в рабочей зоне.

Ошибка 7. Игнорирование эстетики и доступности

Технически правильный монтаж не гарантирует удовлетворенность заказчика. Внешний вид и удобство обслуживания тоже важны.

Проблемы эстетического характера:

• Несовпадение цвета диффузора и потолка.
• Неровная установка — диффузор выступает или утоплен относительно поверхности.
• Видимые крепежные элементы.
• Грязные пятна вокруг устройства из-за неправильного монтажа.

Проблемы с доступностью:

1. Диффузор невозможно снять для очистки без повреждения потолка.
2. Регулировочные элементы недоступны без стремянки.
3. Фильтрующие вставки (при наличии) нельзя заменить без демонтажа.

Выбирайте диффузоры с учетом интерьера. Большинство производителей предлагают модели разных цветов или допускают окрашивание. Используйте монтажные системы, обеспечивающие легкий демонтаж для обслуживания.

Ошибка 8. Отсутствие балансировки системы

Даже при правильной установке каждого отдельного диффузора система может работать неэффективно без общей балансировки.

Балансировка — это настройка расхода воздуха через каждый диффузор в соответствии с проектными значениями. Без балансировки ближние к вентилятору диффузоры пропускают больше воздуха, дальние — меньше.

Признаки несбалансированной системы:

• Разная интенсивность потока из разных диффузоров.
• В одних помещениях душно, в других — избыточный поток.
• Шум в отдельных точках системы.

Используйте диффузоры со встроенными регуляторами расхода или установите балансировочные клапаны в воздуховоды. Измеряйте расход на каждом диффузоре и регулируйте до достижения проектных значений.

Установка диффузора кажется простой завершающей операцией, но именно на этом этапе совершается большинство ошибок, влияющих на работу всей вентиляционной системы. Неправильный размер, расположение, тип конструкции, некачественное соединение — каждая из этих ошибок снижает эффективность воздухообмена и комфорт в помещении.

Избежать проблем помогает грамотное проектирование с расчетом воздухораспределения, использование качественных комплектующих и профессиональный монтаж с последующей балансировкой. Если вы сомневаетесь в правильности выбора или установки диффузоров — обратитесь к специалистам. Исправление ошибок после завершения ремонта обходится значительно дороже, чем качественный монтаж с первого раза.
