Как подобрать шумоглушитель для канального вентилятора

Канальная вентиляция решает задачу воздухообмена, но создает новую проблему — шум. Гул работающего вентилятора распространяется по воздуховодам, проникает в жилые комнаты и превращает комфортное пространство в источник постоянного раздражения. Шумоглушитель устраняет эту проблему, поглощая звуковые волны внутри вентиляционной системы. Однако выбрать подходящую модель без понимания принципов работы и ключевых характеристик непросто.

В этой статье разберем, как формируется шум в вентиляции, какие типы шумоглушителей существуют, на какие параметры обращать внимание при выборе и каких ошибок следует избегать при монтаже.

СОДЕРЖАНИЕ

• Почему вентиляция шумит и зачем нужен шумоглушитель
  • Источники шума в вентиляционной системе
  • Как распространяется звук по вентиляции
• Типы шумоглушителей: какой выбрать
  • Трубчатые шумоглушители
  • Пластинчатые шумоглушители
  • Гибкие шумоглушители
• Ключевые параметры при выборе шумоглушителя
• Расчет и подбор: пошаговый алгоритм
• Типичные ошибки при выборе и монтаже
• Дополнительные меры по снижению шума

Почему вентиляция шумит и зачем нужен шумоглушитель

Прежде чем подбирать оборудование, важно понять природу проблемы. Шум в канальной вентиляции формируется из нескольких источников, и каждый требует своего подхода.

Источники шума в вентиляционной системе

1. Механический шум вентилятора. Электродвигатель и вращающиеся лопасти создают вибрации, которые передаются на корпус и далее — в воздуховоды. Этот низкочастотный гул особенно сложно устранить, поскольку длинные звуковые волны огибают препятствия.
2. Аэродинамический шум. Воздушный поток, проходя через лопасти вентилятора, завихряется и создает характерный свист или шипение. Чем выше скорость потока, тем интенсивнее этот эффект.
3. Турбулентность в воздуховодах. Повороты, сужения, тройники и другие фасонные элементы нарушают ламинарность потока. Воздух «бьется» о стенки, создавая дополнительный шумовой фон.
4. Резонанс воздуховодов. Тонкостенные металлические трубы могут резонировать на определенных частотах, усиливая исходный шум в несколько раз.

Как распространяется звук по вентиляции

Воздуховоды работают как звуковые каналы, передавая шум на значительные расстояния практически без потерь. Звук движется в обоих направлениях: от вентилятора к решеткам и обратно. Именно поэтому вы слышите работу оборудования, установленного в техническом помещении за несколько комнат от спальни.

Без шумоглушителя единственный способ снизить громкость — уменьшить обороты вентилятора. Но это снижает производительность системы и ухудшает воздухообмен.

Шумоглушитель позволяет сохранить расчетную мощность вентиляции, устраняя акустический дискомфорт.

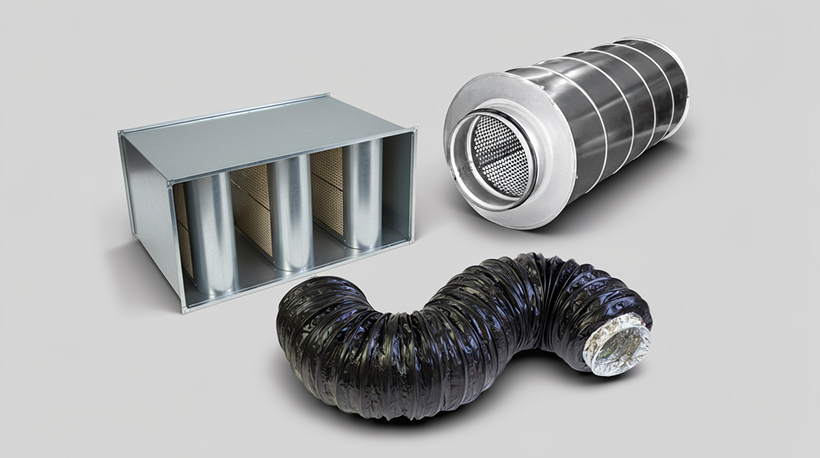

Типы шумоглушителей: какой выбрать

Производители предлагают несколько конструктивных решений, каждое из которых оптимально для определенных условий. Рассмотрим основные типы.

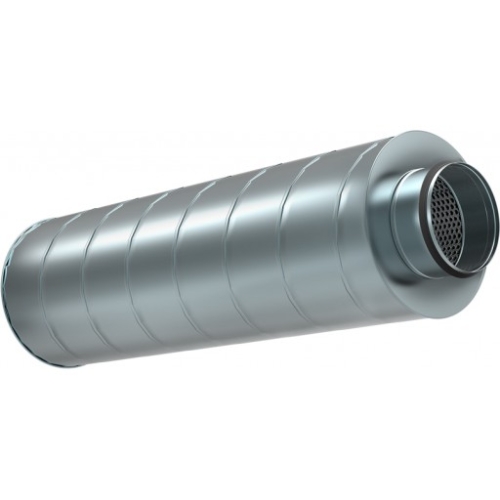

Трубчатые шумоглушители

Трубчатые шумоглушители - это самый распространенный вариант для бытовых и полупромышленных систем. Конструкция представляет собой две трубы, вставленные одна в другую. Пространство между ними заполнено звукопоглощающим материалом — как правило, минеральной ватой. Внутренняя труба перфорирована, чтобы звуковые волны проникали в поглощающий слой.

Преимущества:

• Компактные размеры.
• Простой монтаж в линию воздуховода.
• Доступная стоимость.
• Широкий выбор диаметров.

Ограничения:

• Эффективны для воздуховодов диаметром до 500 мм.
• Снижают преимущественно средние и высокие частоты.
• При недостаточной длине дают слабый эффект.

Трубчатые модели оптимальны для квартирных вентиляционных систем, небольших офисов и коттеджей.

Пластинчатые шумоглушители

Применяются в прямоугольных воздуховодах большого сечения. Внутри корпуса установлены параллельные пластины, покрытые звукопоглощающим материалом. Воздух проходит между пластинами, а звуковые волны поглощаются их поверхностью.

Преимущества:

• Высокая эффективность на низких частотах.
• Подходят для воздуховодов любого сечения.
• Возможность регулировки характеристик за счет количества пластин.

Ограничения:

• Значительные габариты.
• Создают ощутимое сопротивление воздушному потоку.
• Более высокая стоимость.

Пластинчатые шумоглушители используются в системах вентиляции торговых центров, производственных помещений, ресторанов и бизнес-центров.

Гибкие шумоглушители

Представляют собой гибкие воздуховоды с многослойной стенкой, включающей звукопоглощающий материал. Сочетают функции соединительного элемента и акустического глушителя.

Преимущества:

• Гасят вибрацию от вентилятора.
• Компенсируют несоосность воздуховодов.
• Простой монтаж в стесненных условиях.

Ограничения:

• Меньшая эффективность по сравнению с трубчатыми.
• Создают повышенное аэродинамическое сопротивление.
• Не рекомендуются для длинных участков.

Гибкие элементы часто устанавливают непосредственно на выходе вентилятора для гашения вибраций, дополняя их основным шумоглушителем далее по трассе.

Ключевые параметры при выборе шумоглушителя

Чтобы шумоглушитель работал эффективно, необходимо учитывать несколько технических характеристик. Ошибка в любом из параметров приведет к разочарованию: шум останется, а деньги будут потрачены.

1. Диаметр и форма сечения.

Шумоглушитель должен соответствовать размеру воздуховода. Для круглых каналов выбирайте трубчатые модели с точным совпадением диаметра. Для прямоугольных — пластинчатые или специальные прямоугольные трубчатые.

Распространенные диаметры для бытовых систем: 100, 125, 150, 160, 200, 250 мм. Для полупромышленных — 315, 400, 500 мм и выше.

Важно: Установка шумоглушителя меньшего диаметра через переходники резко снижает эффективность и создает дополнительное сопротивление потоку.

2. Длина шумоглушителя.

Это критический параметр, напрямую влияющий на степень снижения шума. Чем длиннее устройство, тем больше звуковой энергии поглощается.

Ориентировочные значения:

• 300–450 мм: начальный уровень, снижение на 10–15 дБ для высоких частот.
• 600–900 мм: оптимально для большинства бытовых задач, снижение на 15–25 дБ.
• 1000–1200 мм и более: максимальная эффективность для требовательных проектов.

При ограниченном пространстве можно установить два коротких шумоглушителя последовательно — суммарный эффект будет близок к одному длинному.

3. Снижение шума по частотам.

Производители указывают эффективность шумоглушителя в децибелах для разных частотных диапазонов: 125, 250, 500, 1000, 2000, 4000 Гц. Это важно, потому что разные источники шума работают на разных частотах.

• Низкие частоты (125–250 Гц): гул электродвигателя, вибрации. Сложнее всего поглощаются, требуют большей длины шумоглушителя или пластинчатой конструкции.
• Средние частоты (500–1000 Гц): основной аэродинамический шум. Эффективно гасятся большинством шумоглушителей.
• Высокие частоты (2000–4000 Гц): свист, шипение. Легко поглощаются даже короткими моделями.

Проанализируйте, какой именно шум вас беспокоит, и выбирайте устройство с максимальным снижением в соответствующем диапазоне.

4. Аэродинамическое сопротивление.

Любой шумоглушитель создает препятствие воздушному потоку. Это сопротивление измеряется в паскалях (Па) и должно учитываться при расчете системы вентиляции.

Для трубчатых моделей стандартной длины сопротивление составляет 5–15 Па — это незначительная величина для большинства вентиляторов. Пластинчатые конструкции могут создавать сопротивление 20–40 Па и выше.

Правило: суммарное сопротивление всех элементов системы не должно превышать напор вентилятора. В противном случае производительность упадет ниже расчетной.

5. Материал звукопоглощающего слоя.

От материала зависит эффективность, долговечность и безопасность шумоглушителя.

• Минеральная вата: классический вариант с хорошими акустическими свойствами. Требует защитной оболочки, чтобы волокна не попадали в воздушный поток.
• Стекловолокно: высокая эффективность поглощения, но обязательна качественная изоляция от воздуховода.
• Вспененные полимеры: безопасны, не выделяют волокон, но менее эффективны на низких частотах.

Для систем вентиляции в жилых помещениях выбирайте модели с сертификатами безопасности, подтверждающими отсутствие эмиссии вредных веществ.

Расчет и подбор: пошаговый алгоритм

Теперь объединим теорию в практическую последовательность действий.

Шаг 1. Определите источник и уровень шума.

Измерьте или оцените текущую громкость работы вентилятора. Бытовые канальные вентиляторы создают шум на уровне 35–55 дБА в зависимости от мощности и режима работы.

Шаг 2. Установите целевой уровень.

Для спальни комфортный уровень — не более 25–30 дБА. Для гостиной или кухни — до 35 дБА. Для офиса — до 40 дБА. Разница между текущим и целевым уровнем — это требуемое снижение шума.

Шаг 3. Выберите тип и длину шумоглушителя.

Исходя из требуемого снижения, диаметра воздуховода и доступного пространства, подберите конкретную модель. Если требуется снижение более 25 дБ, рассматривайте удлиненные версии или комбинацию из двух устройств.

Шаг 4. Проверьте аэродинамику.

Убедитесь, что добавление шумоглушителя не создаст избыточного сопротивления. При необходимости выберите вентилятор с запасом по напору.

Шаг 5. Определите место установки.

Оптимальное расположение — сразу после вентилятора по направлению потока. Это предотвращает распространение шума по воздуховодам. При необходимости устанавливают второй шумоглушитель перед приточными решетками.

Типичные ошибки при выборе и монтаже

Даже правильно подобранный шумоглушитель может работать неэффективно из-за ошибок установки.

1. Неправильный диаметр. Использование переходников создает турбулентность и дополнительный шум, нивелируя эффект шумоглушителя.
2. Недостаточная длина. Экономия на длине приводит к слабому результату. Лучше взять модель с запасом.
3. Установка вплотную к повороту. После колена воздушный поток турбулентный. Шумоглушитель в этой зоне работает неэффективно. Рекомендуется отступ не менее двух диаметров воздуховода.
4. Отсутствие виброизоляции вентилятора. Шумоглушитель снижает воздушный шум, но не вибрации корпуса. Если вентилятор жестко закреплен, вибрации передаются на строительные конструкции и обходят акустическую защиту.
5. Негерметичные соединения. Щели в местах подключения создают свист и снижают общую эффективность системы.

Дополнительные меры по снижению шума

Шумоглушитель — основной, но не единственный инструмент акустического комфорта. Комплексный подход дает лучший результат.

• Виброизолирующие вставки. Гибкие соединения между вентилятором и воздуховодом предотвращают передачу вибраций.
• Снижение скорости потока. Увеличение сечения воздуховодов позволяет снизить скорость воздуха при сохранении производительности. Медленный поток — тихий поток.

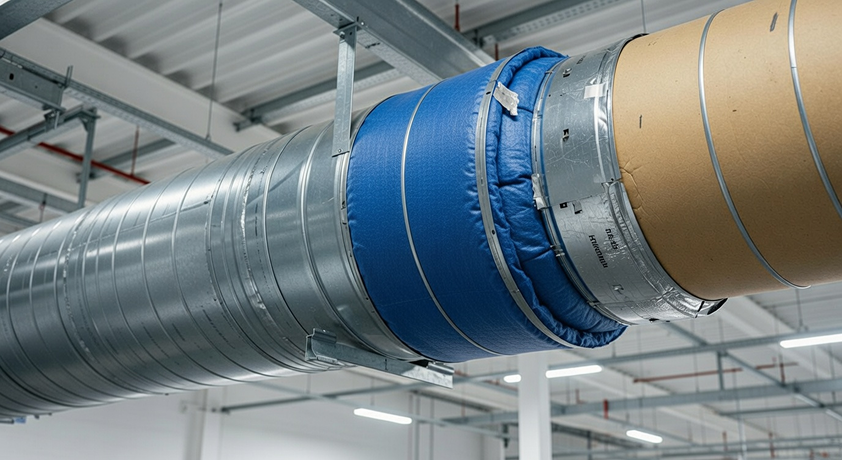

• Звукоизоляция воздуховодов. Обертывание каналов специальными материалами предотвращает излучение шума стенками.
• Акустические решетки. Диффузоры со встроенными звукопоглощающими элементами дополнительно снижают шум на выходе воздуха.

Выбор шумоглушителя для канального вентилятора требует учета нескольких факторов: диаметра воздуховода, требуемого снижения шума, частотных характеристик источника и доступного пространства для монтажа. Трубчатые модели подходят для большинства бытовых систем, пластинчатые — для крупных коммерческих объектов с прямоугольными воздуховодами.

Главные правила: точное соответствие диаметров, достаточная длина шумоглушителя, установка после вентилятора с отступом от фасонных элементов и обязательная виброизоляция оборудования.

Грамотно подобранный и установленный шумоглушитель превращает шумную вентиляцию в незаметную систему, которая работает эффективно и не нарушает акустический комфорт вашего дома или офиса.
